了解软板的优缺点，助力你的更好选择

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：707发布日期：2024-11-01 09:18【大中小】

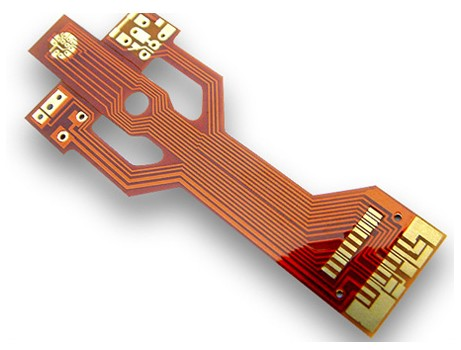

软板，即柔性电路板，是一种具有高度柔韧性的印刷电路板。它以轻薄、可弯曲的特点在众多电子设备中崭露头角。软板能够适应各种复杂的空间布局，为电子产品的小型化和轻量化提供了有力支持。接下来，就跟小编一起详细了解一下它的优缺点吧。

优点

可挠性

应用软性PCB的一个显著优点是它能更方便地在三维空间走线和装连，也可卷曲或折叠起来使用。只要在容许的曲率半径范围内卷曲，可经受几千至几万次使用而不至损坏。

减小体积

在组件装连中，同使用导线缆比，软性PCB的导体截面薄而扁平，减少了导线尺寸，并可沿着机壳成形，使设备的结构更加紧凑、合理，减小了装连体积。与刚性PCB比，空间可节省60~90%。

减轻重量

在同样体积内，软性PCB与导线电缆比，在相同载流量下，其重量可减轻约70%，与刚性PCB比，重量减轻约90%。

装连的一致性

用软性PCB装连，消除了用导线电缆接线时的差错。只要加工图纸经过校对通过后，所有以后生产出来的绕性电路都是相同。装连接线时不会发生错接。

增加了可靠性

当采用软性PCB装连时，由于可在X、Y、Z三个平面上布线，减少了转接互连，使整系统的可靠性增加，且对故障的检查，提供了方便。

电气参数设计可控性

根据使用要求，设计师在进行软性PCB设计时，可控制电容、电感、特性阻抗、延迟和衰减等。能设计成具有传输线的特性。因为这些参数与导线宽度、厚度、间距、绝缘层厚度、介电常数、损耗角正切等有关，这在采用导线电缆时是难于办到的。

末端可整体锡焊

软性PCB像刚性PCB一样，具有终端焊盘，可消除导线的剥头和搪锡，从而节约了成本。终端焊盘与元、器件、插头连接，可用浸焊或波峰焊来代替每根导线的手工锡焊。

材料使用可选择

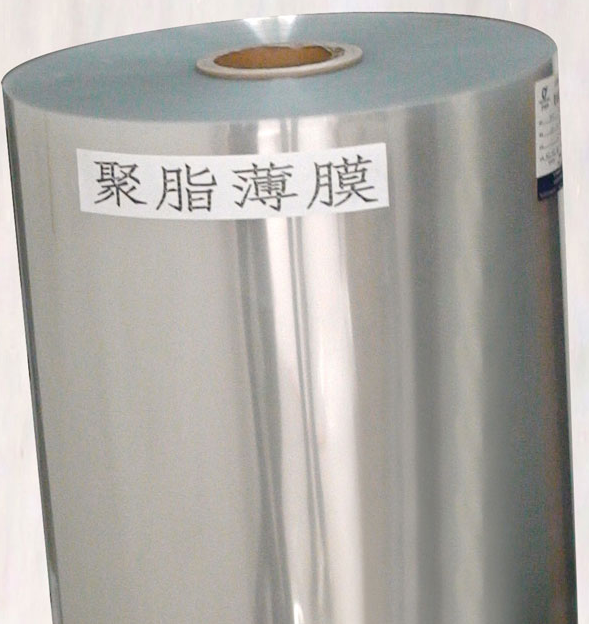

软性PCB可根据不同的使用要求，选用不同的基底材料来制造。例如，在要求成本低的装连应用中，可使用聚酯薄膜。在要求高的应用中，需要具有优良的性能，可使用聚酰亚薄膜。

低成本

用软性PCB装连，能使总的成本有所降低。这是因为：

1）由于软性PCB的导线各种参数的一致性；实行整体端接，消除了电缆导线装连时经常发生的错误和返工,且软性PCB的更换比较方便。
2）软性PCB的应用使结构设计简化，它可直接粘附到构件上，减少线夹和其固定件。
3）对于需要有屏蔽的导线，用软性PCB价格较低。

加工的连续性

由于软性覆箔板可连续成卷状供应，因此可实现软性PCB的连续生产。这也有利于降低成本。

缺点

一次性初始成本高

由于软性PCB是为特殊应用而设计、制造的，所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用软性PCB外，通常少量应用时，最好不采用。

软性PCB的更改和修补比较困难

柔性线路板一旦制成后，要更改必须从底图或编制的光绘程序开始，因此不易更改。其表面覆盖一层保护膜，修补前要去除，修补后又要复原，这是比较困难的工作。

尺寸受限制

软性PCB在尚不普的情况下，通常用间歇法工艺制造，因此受到生产设备尺寸的限制，不能做得很长，很宽。

操作不当易损坏

装连人员操作不当易引起软性电路的损坏，其锡焊和返工需要经过训练的人员操作。

软板在电子领域的应用十分广泛。从智能手机到可穿戴设备，从医疗仪器到航空航天，软板都能凭借其出色的柔韧性和可靠性，实现电子信号的稳定传输。它不仅能够承受频繁的弯曲和折叠，还能在恶劣的环境下保持良好的性能，为现代电子科技的发展注入了新的活力。在选择PCB产品时，可以考虑软板的优缺点，以选择更合适的线路板产品。
