啥?FPC厂拼版对SMT组装有影响!

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:546发布日期:2023-04-28 09:38【

FPC厂的PCB为什么要拼版?

拼版主要是为了满足生产的需求,有些PCB板太小,不满足做夹具的要求,所以需要拼在一起进行生产。

拼版也可以提高SMT贴片的焊接效率,如只需要过一次SMT,即可完成多块PCB的焊接。

同时也可以节约成本,如有些异形的PCB板,通过拼板可以减少浪费,从而提高面积的利用率。

无间距拼版的不良案例

问题描述

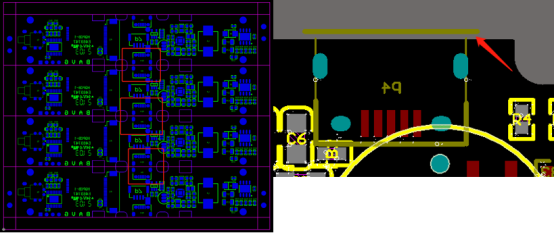

由于软板上的元件封装丝印,在设计时超出了板边,且在拼板时未注意检查,所以无间距拼版后,导致元器件干涉,影响了SMT贴装。

问题影响

超出板边的器件,无间距拼板时会无法组装,影响了产品开发周期,如果强行组装,如将挨在一起的同边器件,一半组装一半不组装,也会导致产品报废一半。



问题延伸

超出板边的器件,通过无间距拼版后,在勉强能插件的情况下,插件后分板还会导致元器件的损坏,造成的成本损失更大。

PCB拼版的适用方式

1

CNC+V-CUT拼版

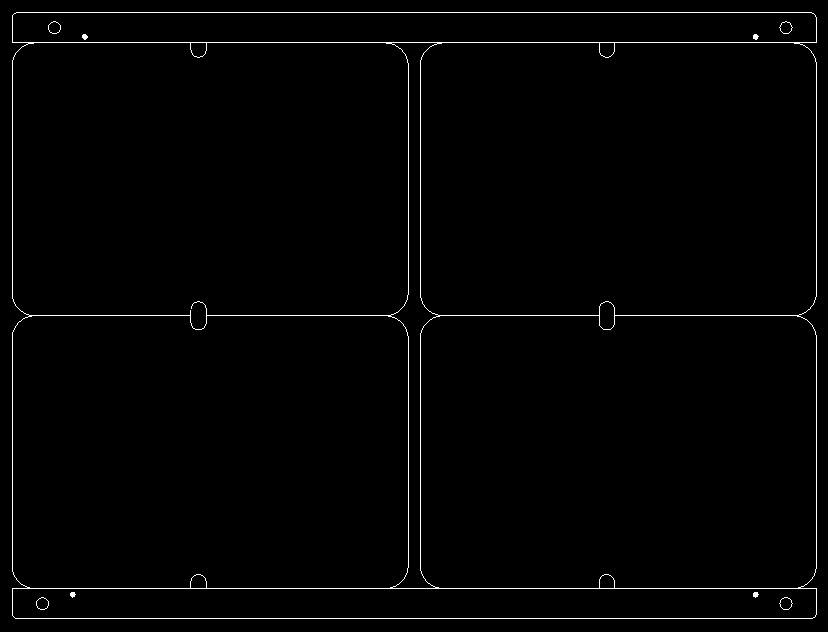

锣板加V割拼版方式,适用于板边有器件的板子,不能无间距拼版,采取加工艺边形式拼版,两头加工艺边V-CUT处理,中间留间距锣空,方便焊接元器件,否则板边的器件相互干涉,无法组装焊接。

2

邮票孔桥连拼版

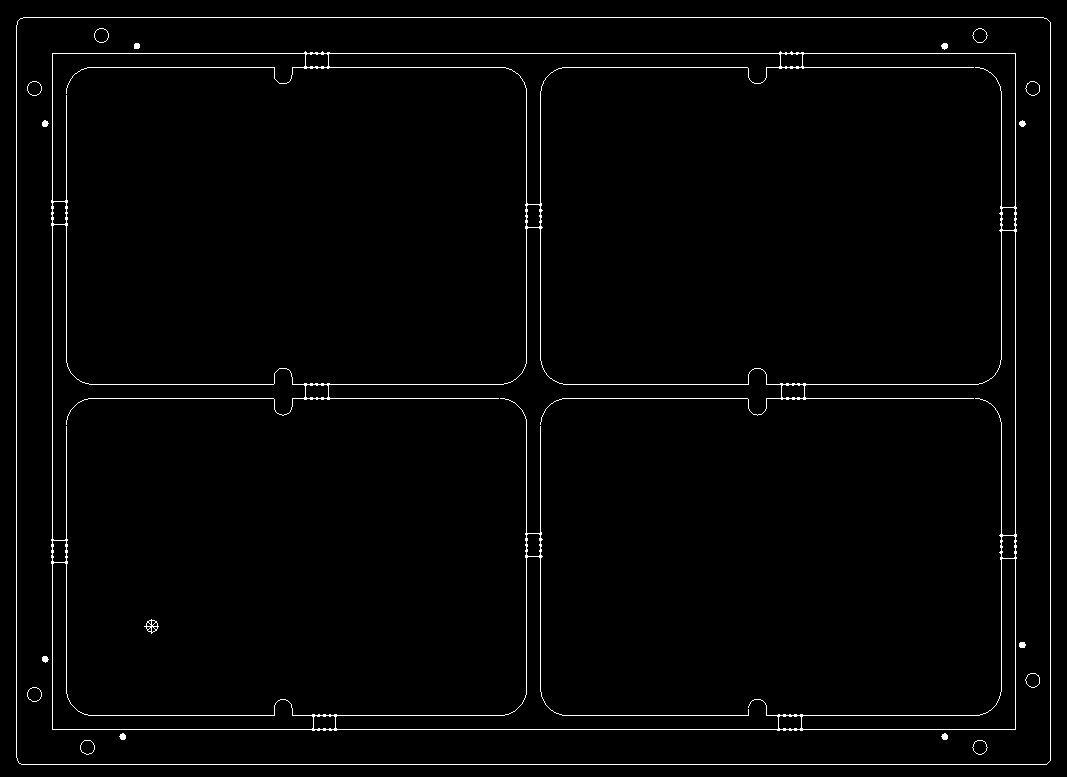

邮票孔是拼版的一种桥连方式,邮票孔桥连可以解决V-CUT桥连不能解决的问题,比如圆形板、不规则的板子等,不能V-CUT就只能采取邮票孔连接拼版。

3

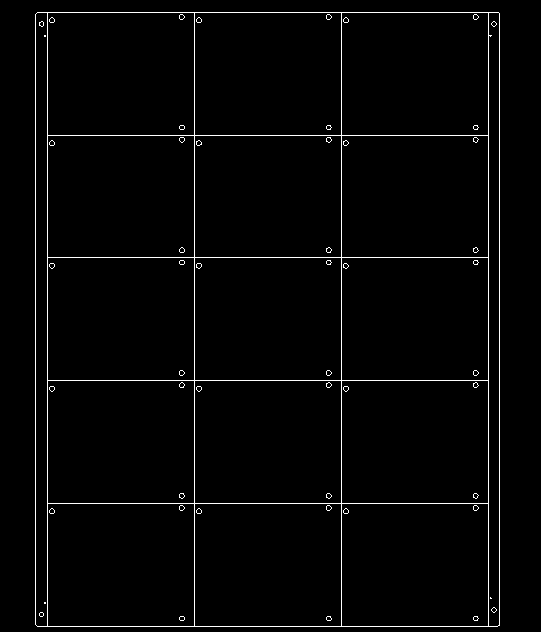

V-CUT桥连拼版

V-CUT桥连拼版适用于规则的板子,因为V-CUT刀不能拐弯,所以V-CUT位置必须是直线才能V-CUT,还有一点要注意,元器件靠近板边的位置,不能拼版V-CUT,不然会影响组装焊接。

4

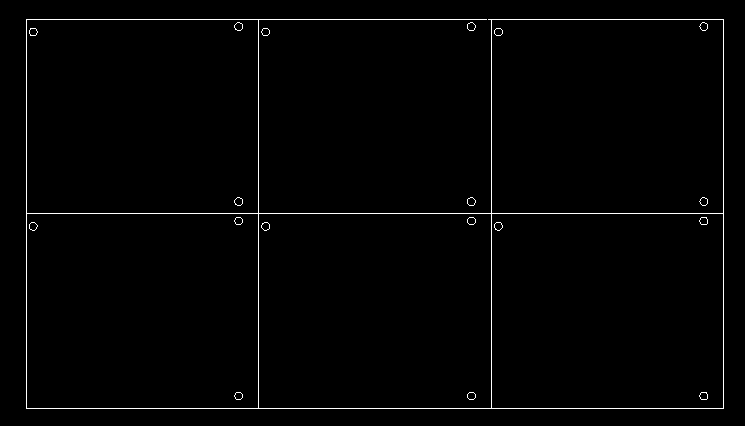

无工艺边拼版

小板拼版为了节省板材的利用率,经常会不加工艺边,但是要注意,V-CUT的位置不能有元器件在板边,如果元器件靠近板边的,最好是加工艺边留间距拼版,否则也会影响元器件的组装与可焊性。
