元件又焊反了,软板厂的电路板又在冒烟了!

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:2855发布日期:2021-07-08 12:16【

  极性元件在整个PCBA加工过程中需要特别注意,因为方向性的元件错误会导致批量性事故和整块PCBA板的失效,因此工程及生产人员了解SMT极性元件极为重要。

一、极性定义

极性是指元器件的正负极或第一引脚与软板厂的PCB(印刷电路板)上的正负极或第一引脚在同一个方向,如果元器件与PCB上的方向不匹配时,称为反向不良

二、极性识别方法

1、片式电阻(Resistor)无极性

2、电容(Capacitor)

2.1 陶瓷电容无极性

▲ 图2.2.1 陶瓷电容(无极性)

2.2 钽电容有极性

软板厂的PCB板和器件正极标示:1)色带标示;2)“+”号标示;3)斜角标示。

▲ 图2.2.2 钽电容有极性

2.3 铝电解电容有极性

零件标示:色带代表负;PCB板标示:色带或“+”号代表正极。

▲ 图2.2.3 铝电解电容有极性

3、电感(Inductor)

3.1 片式线圈

片式电感等两个焊端封装无极性要求。

▲ 图2.3.1 片式电感无极性

3.2 多引脚电感类

多引脚电感类有极性要求。零件标示:圆点/“1”代表极性点;PCB板标示:圆点/圆圈/“*”号代表极性点。

▲ 图2.3.2 多引脚电感类

4、发光二极管(Light Emitting Diode)

4.1 SMT表贴LED

表贴LED有极性。

零件负极标示:绿色为负极;

PCB负极标示:1) 竖杠代表;2) 色带代表;3) 丝印尖角代表;4) 丝印“匚”框代表。

▲ 图2.4.1 表贴LED器件

5、二极管(Diode)

5.1 SMT表贴两端式二极管

表贴两端二极管有极性。

零件负极标示:1)色带,2)凹槽,3)颜色标示(玻璃体);

PCB负极标示:1)竖杠标示,2)色带标示,3)丝印尖角标示,4)“匚”框标示

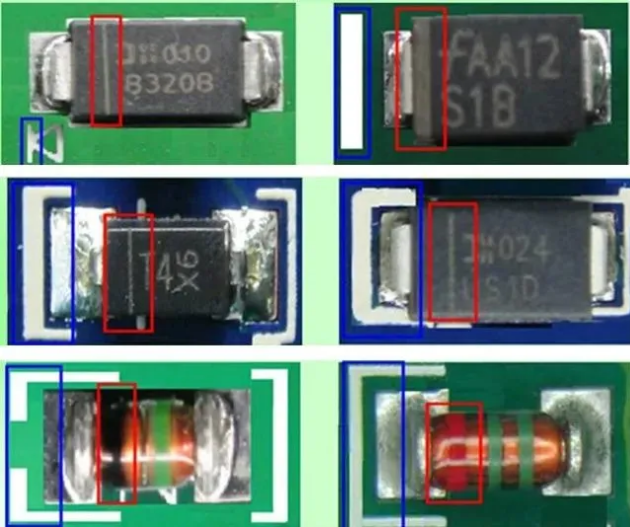

▲ 251.表贴的二极管带有极性

6、集成电路(Integrated Circuit)

6.1 SOIC类型封装

▲ 图2.6.1 集成电路的极性标记

6.2 SOP或QFP类型封装

软板厂了解,这类封装有极性。极性标示:1)凹点/凹槽标示,2)其中一个点与其它两/三个点的(大小/形状)不同。

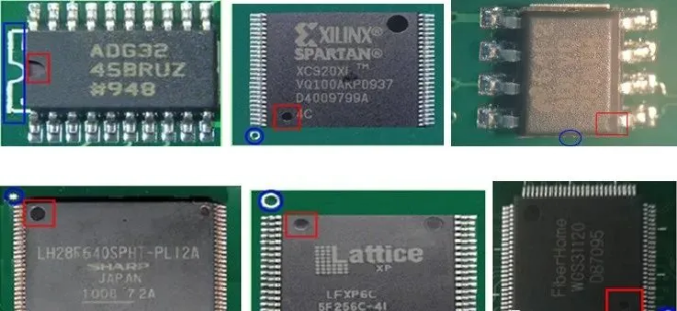

▲ 图2.6.2 SOP以及QFP封装

6.3 QFN类型封装

这类封装有极性。极性标示:1)一个点与其它两个点(大小/形状)不同,2)斜边标示,3)符号标示(横杠/“+”号/圆点)。

▲ 图2.6.3 QFN封装有极性

7、栅格排列球形脚芯片(Ball Grid Array)

零件极性:凹点/凹槽标示/圆点/圆圈标示;

PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。

零件极性点对应PCB上极性点。



ps:部分图片来源于网络,如有侵权,请联系我们删除
