柔性电路板的基本结构介绍

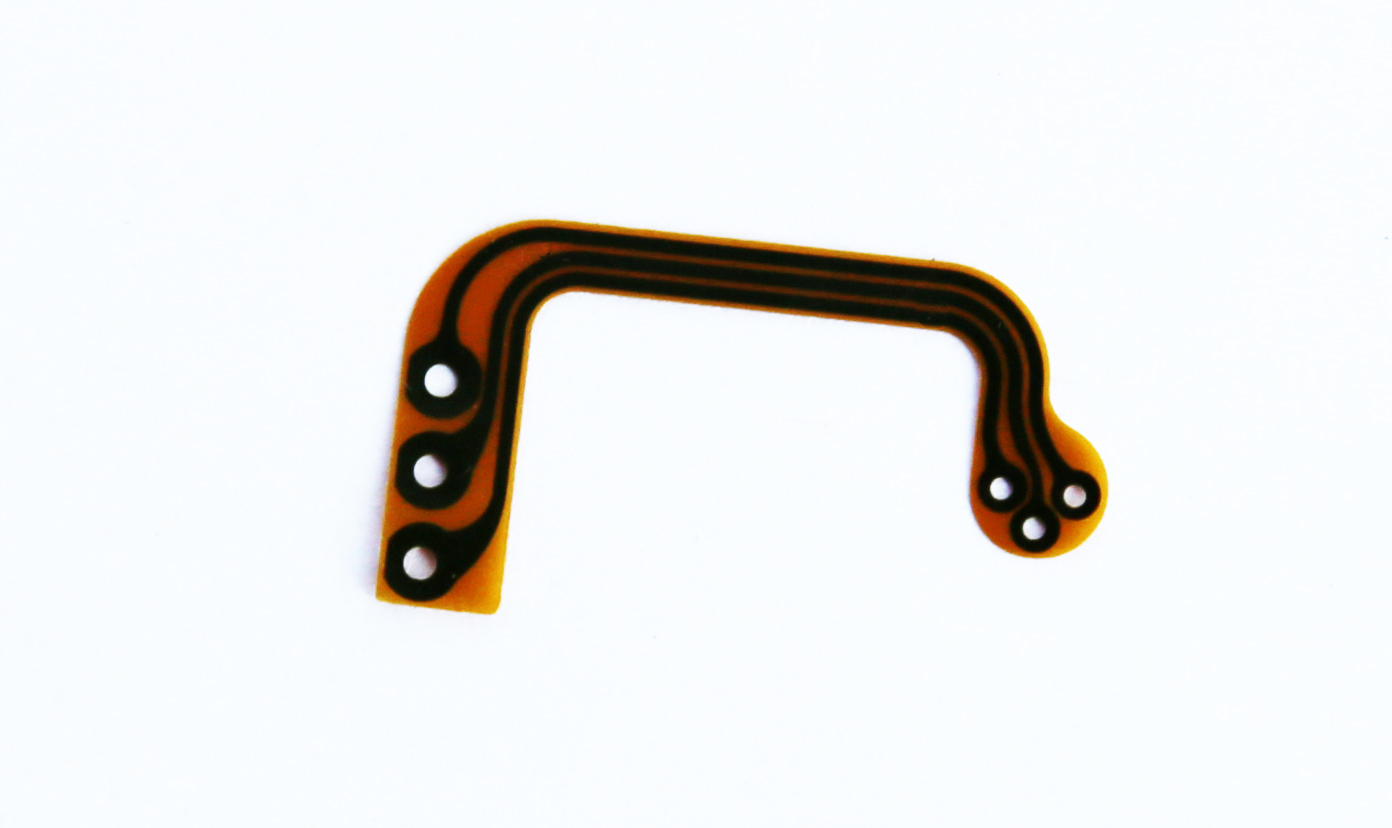

柔性电路板我们在使用的时候,你了解它的基本结构吗,知道它是由什么组成吗,下面我们就通过拆分,来让大家对柔性电路板的基本结构有一个简单的认识。
1.铜箔基板(Copper Film)
铜箔:基本分成电解铜与压延铜两种. 厚度上常见的为1oz 1/2oz 和 1/3 oz
基板胶片:常见的厚度有1mil与1/2mil两种.
胶(接着剂):厚度依客户要求而决定.
2.覆盖膜保护胶片(Cover Film)
覆盖膜保护胶片:表面绝缘用. 常见的厚度有1mil与1/2mil.
胶(接着剂):厚度依客户要求而决定.
离形纸:避免接着剂在压着前沾附异物;便于作业.
3.补强板(PI Stiffener Film)
补强板: 补强FPC的机械强度,方便表面实装作业.常见的厚度有3mil到9mil.
胶(接着剂):厚度依客户要求而决定.
离形纸:避免接着剂在压着前沾附异物.
EMI:电磁屏蔽膜,保护柔性电路板内线路不受外界(强电磁区或易受干扰区)干扰。
认识柔性电路板的基本结构,对我们认识柔性电路板都有一个了解,上面就是简单的介绍,欢迎有需要的简单了解。
ps:部分图片来源于网络,如有侵权,请联系我们删除
