按键fpc灯罩，让Geek与小资只在一念之间
身边躺着个超旧的键盘，本来计划用它来制作一个“键盘日历”。但在将它拆开后，我发现里面的按盘fpc蓝绿相间煞是好看。于是我改主意了：将它做成一个美丽的灯罩吧。

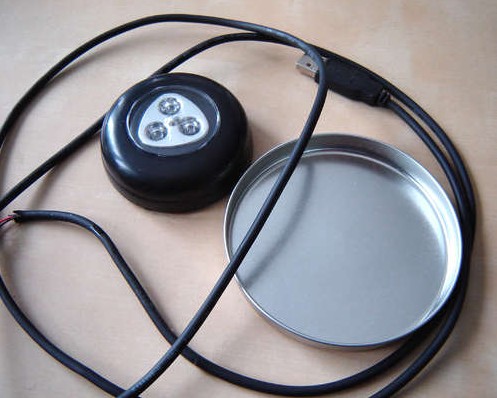

我使用一个冰球形LED小灯作为光源，并将它连在一根USB电缆上，这样我就能将它放在我的电脑旁边了。透过灯罩射出的光线并不是很亮，不过却很有情调哦~
1.工具和材料
●胶水
●透明封装胶带
●打孔器
●螺丝起子
老旧或不需要了的键盘
灯（我用的是连在USB上的一个冰球形LED小灯）

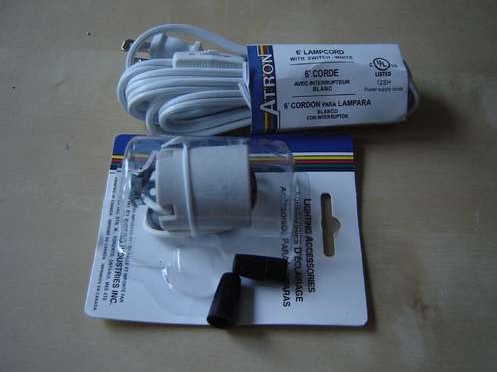

电源线
金属罐头
2.测量并裁剪按键fpc

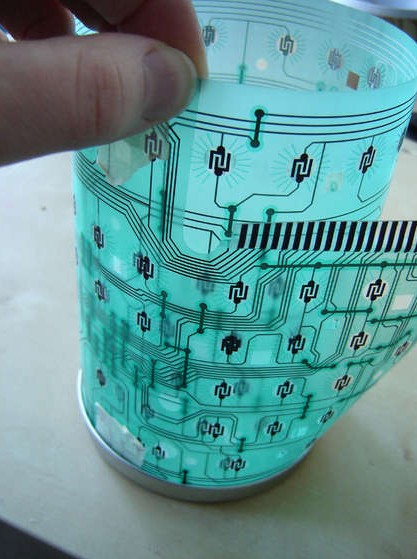

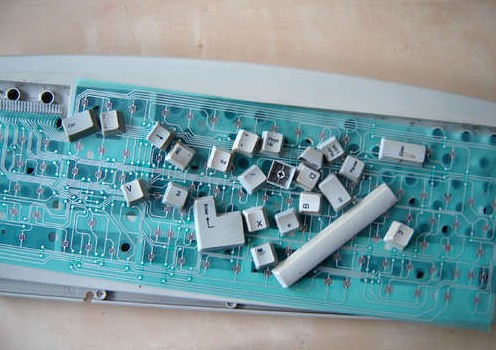

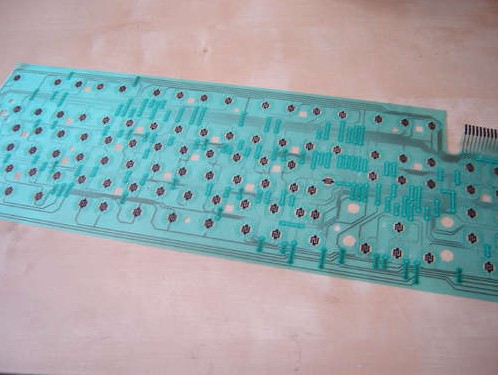

●拆开键盘，把按键fpc拿出来。将fpc卷成圆柱状，试着套进底座中。
●试着将它套进当作底座的材料中。
●在fpc开始重叠的位置做个标记。

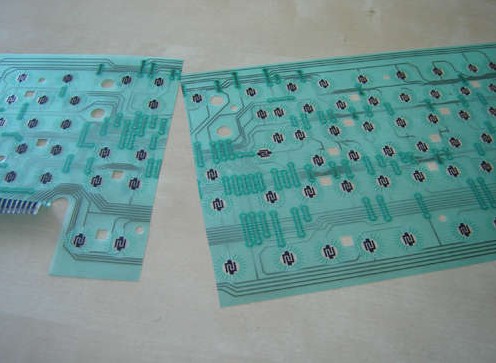

●切除多余的部分。
●按键fpc的外形多种多样，因此很遗憾，没有办法能够确定你的电路板制作出来的效果是否跟这些一样好看。
3.贴胶带

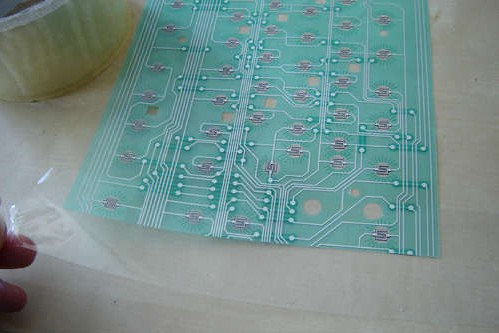

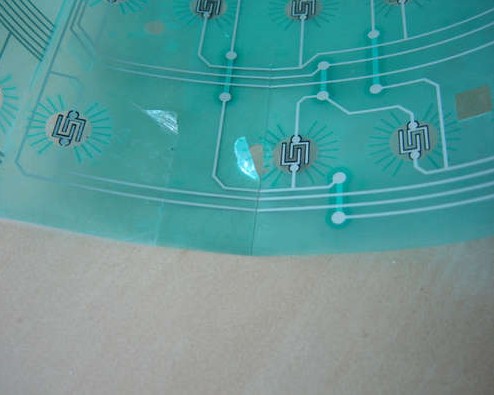

●在fpc的一侧边缘贴上一条透明封装胶带，一半贴住，一半留在外面。

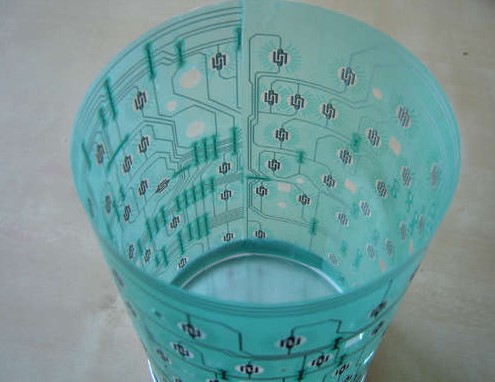

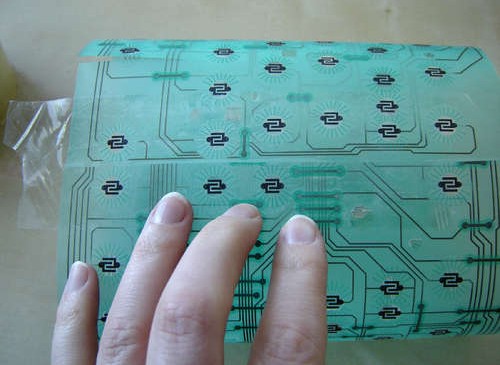

●将软板卷成圆柱状，再把边缘贴起来。
●将多余的胶带沿着边缘往里折，或者干脆剪掉。
4.制备灯泡
●我用一个冰球形LED小灯作为光源，通过一根USB电缆由我的电脑来对它供电。如果你之前从来没有制作过USB小灯，那么你只要把USB电缆不是连在电脑上的那一端剥开来就行了。你会看到里面有四根导线，不用去管白线和绿线，只需知道红线是正极，黑线是负极即可。

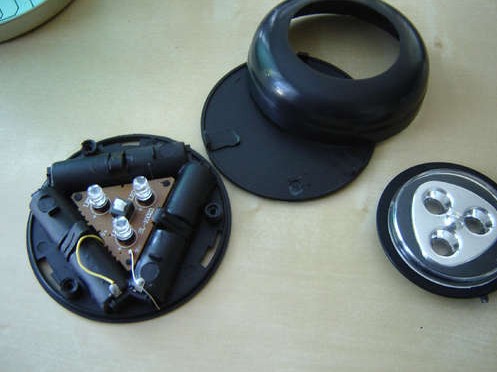

●这是拆开后的冰球形小灯

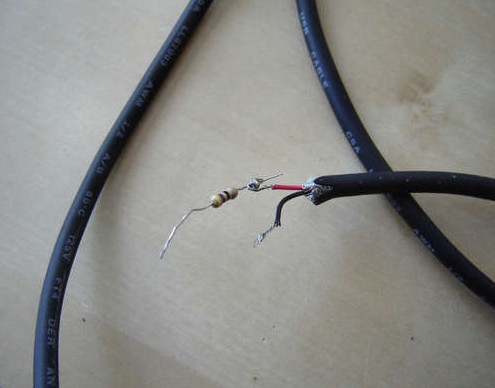

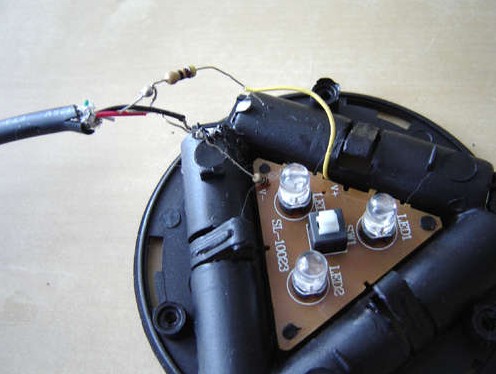

●这是切掉了白线和绿线的USB电缆。在正极导线上连着一个电阻。
●由于电缆提供的电压为5V，而我的冰球形小灯的工作电压为3V，所以需要加上一个电阻。
●将正极（红色）导线连在电阻上，然后把电阻连在灯泡的正极结点上，接着把负极（黑色）导线连在负极结点上。
●这样灯泡就应该能够正常工作了。

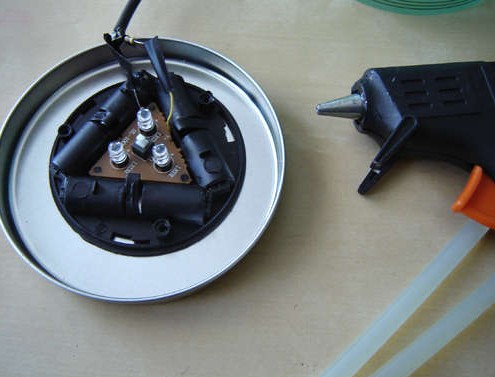

●将冰球形小灯用胶水粘在底座上。
5.开设电缆孔
●我们需要在灯罩上钻一个孔，让电缆能够伸出来。
●先决定好在哪里开设电缆孔。

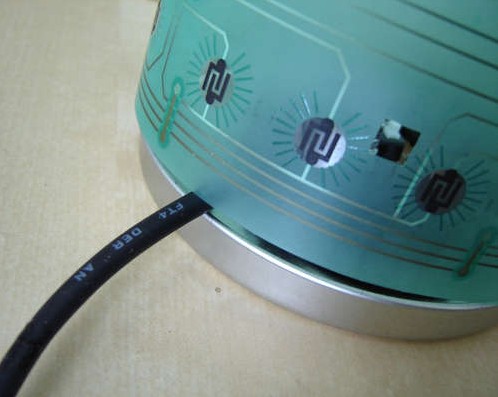

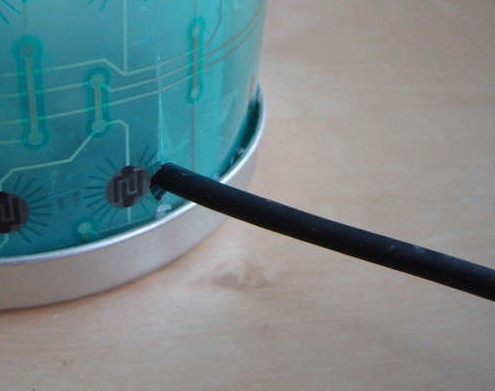

●拿出打孔器，在圆柱状的按键fpc的底部边缘稍高些的地方打一个孔，然后从这个孔中划一道小口子，直到底部。
●从孔中向软板的边缘划开一道口子，好让电缆能够通过它滑入并安置在孔中。
6.粘合上下两部分

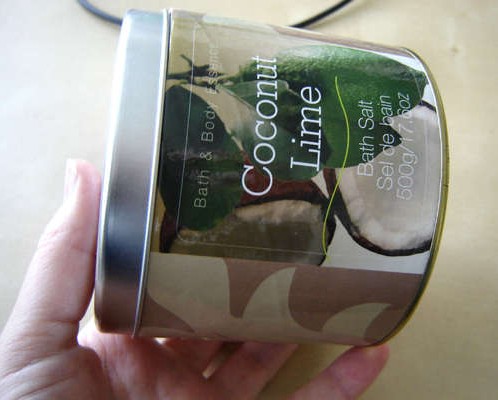

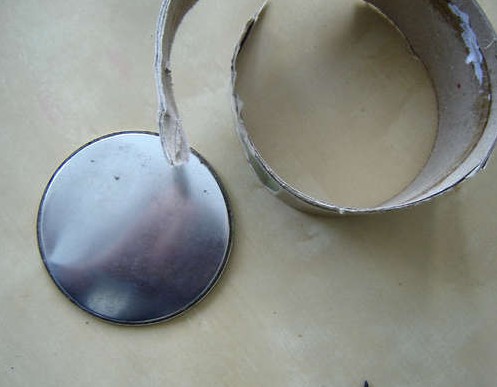

●我使用的是一个浴盐罐头的金属盖子和底盘。
●我用盖子做底座，因为它有一圈很漂亮的翘边。
●用浴盐的金属底盘作灯盖。

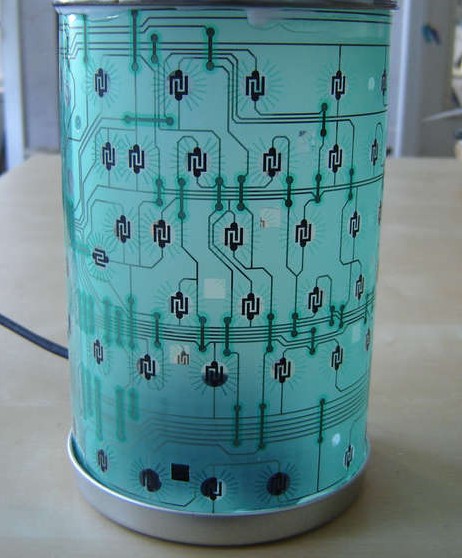

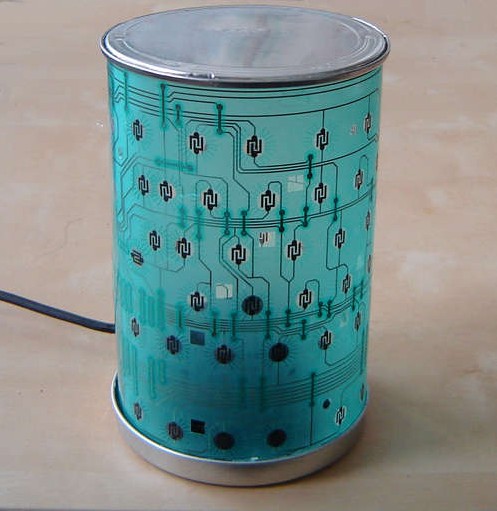

●当圆柱状的电路板和光源都准备就绪以后，只需将它们组装起来，并把底部和顶部粘在一起就大功告成了。

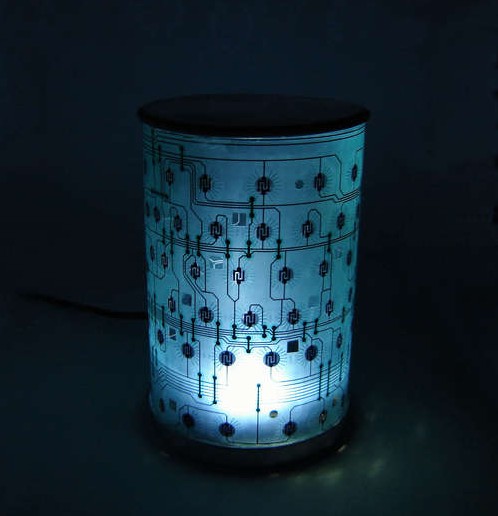

静谧的夜晚，接上电源开灯，一种浪漫的小资情调会慢慢蔓延开来。
