浅谈线路板厂FPC软板的补强与强化处理
线路板厂在生产过程中，有一道工序是FPC软板的补强与强化处理，但是fpc的补强与强化处理究竟是什么呢？我想有很多朋友都不知道，现在就让线路板厂带领大家一起见识一下吧！
补强或强化处理一般被用在支撑软板的元件区域，这加上去的材料可以依据设计需要而有多元选择。选择的材料主要是依据寻求的特性目的而定(低重量、最佳散热、最低成本、最佳弹性品质等)。补强的材料参考有：FR4、PI、不锈钢片、射出基材、氧化铝、石英玻璃。

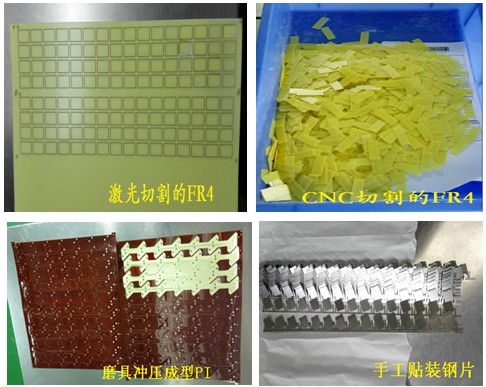

补强材料的制作有：磨具冲压，CNC基材切形设备切割，激光切割，水刀切割。下图是各种切割的补强材料：
补强材料贴装到软板上因材料不同贴装的方法也有很大的区别。以前贴补强材料到软板上基本是手工作业。现在机器替代人工进行简单重复的机械工作越来越普遍。机器贴补强从贴装速度和贴装精度都要快和高。比如贴装钢片补强，手工贴装500片/人.小时，机器贴装2500—3000片/台.小时，机器精度±0.1mm。目前贴补强机最主要还是用在贴钢片补强，因为各种补强材料的特性不一。其它贴FR4，PI等补强材料正处在研发试验阶段，相信过不久机器替代人工的操作就会实现。
.jpg)
ps:部分图片来源于网络，如有侵权，请联系我们删除
