软板厂为您介绍FPC专用模具
软板厂家使用的模具与传统线路板厂家的模具有所不同，FPC模具主要根据客户的尺寸要求以及产量可分为：钢模与刀模。
一、 刀模

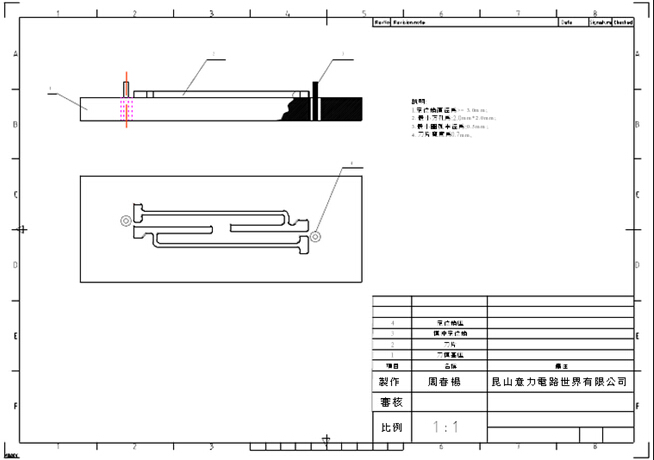

A： 结构如下图：
B：用途
1. 因为FPC线路板不论是基材还是覆盖膜都有胶的存在， 打样时不能用普通的CNC进行ROUTING，用CNC进行ROUTING时胶会填充在刀具的切屑刃内造成刀具不利，从而边上会有毛边产生，不平整，此时常常用刀模进行FPC线路板样品的成型处理。
2. 覆盖膜上常常有圆孔、方孔、长条型窗口，此种覆盖膜一般尺寸公差要求不高，圆孔一般用CNC钻孔，方孔与长条型窗口就常常用刀模，如果开钢模也可以，但成本高一般没必要。
3. 常常尺寸公差要求在+/-0.2mm时量产也用刀模。
4. 补强片：背胶成型。
二、 钢模

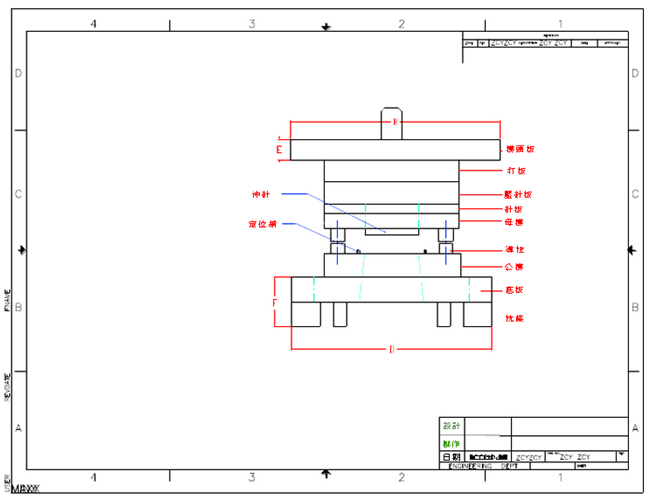

A：钢模结构如下图
B：用途
1. 钢模常常用在尺寸精度较高的FPC线路板上。
2. 钢模常常用在量大的FPC线路板上。
3. 一般能用刀模的地方，也能用钢模，而钢模价格比刀模贵。
三、 有以下几个方面刀模与钢模不能替代。
1. 长条型槽其宽度为0.5mm时只能用刀模，不能用钢模
2. R角小于0.5mm时需用钢模 。
3. 圆孔一般不用模具常用CNC钻孔。
4. 方孔一般尺寸在2mm*2mm以下者用钢模。
ps:部分图片来源于网络，如有侵权，请联系我们删除
