指纹识别软板——指纹识别系统的核心部件
指纹识别模组是利用人类指纹的唯一性，通过采集指纹图像进行比对来识别身份的一种技术。它需要先采集指纹并对指纹进行DSP图像处理从而生成细节清晰的指纹图像来进行对比给出结果，其核心部件还是内嵌的指纹识别芯片，主要通过指纹识别芯片来实现指纹图像采集、特征提取、指纹对比等。目前指纹识别技术不仅广泛应用于银行、社保、电商和安防等领域，而且越来越多的手机、笔记本电脑、智能家居和汽车也推出指纹识别功能，既满足了安全性的需求，也让使用更加便捷。
一般来说，一个模组会由（自上而下）Bezel、coating、Chip、FPCBA、PSA，这几部分组成。1、Bezel 外圈的范围比较广泛，在如iPhone上，外圈是信号增强或触发器，但是对于大部分的正面和背面的模组，外圈只不过是一些倒角或者装饰环，用来过渡或者结构需要。
2、Coating材料为酯类的 PU 或UV 型高硬度混合体或复合体涂料;可根据客户 ID 进行不同配色。
3、Chip 传感器和芯片这部分是产业链的核心部件，可以把封装方式分成BGA和LGA，这两种方式都各有自己的优缺点。但有趣的是，除了Synaptics采用了BGA封装形式，其他如敦泰/汇顶/思立微等主流厂商都采用了LGA封装形式。
4、FPC 柔性印刷电路板，承载指纹芯片和 Ring 环的主要组件，通过印刷导电线路和连接器连接 Host 端，需具备高强度耐弯折性。
指纹识别软板是指纹识别系统的核心部件，具有重要作用，以下是相关介绍：
结构与原理

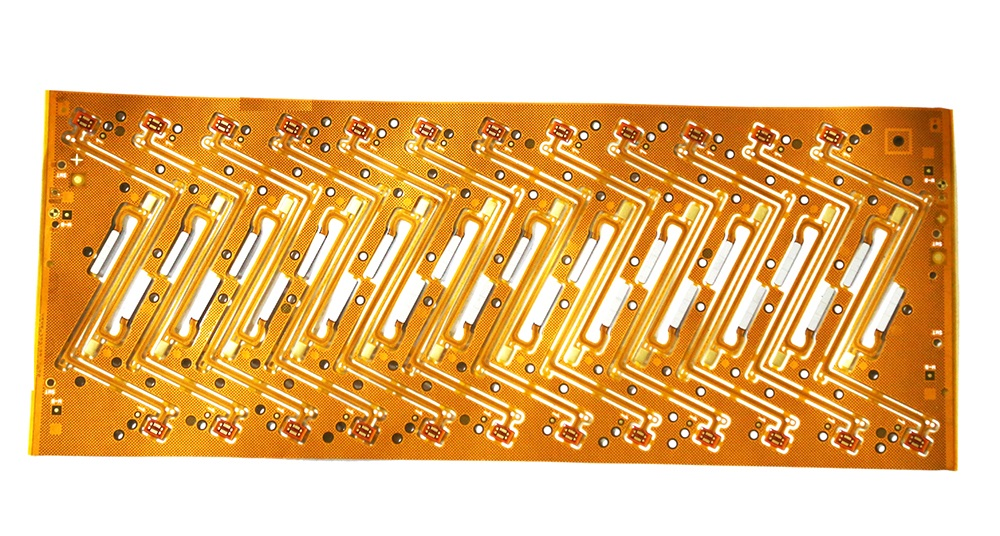

指纹识别软板主要由柔性线路板（FPC）和指纹识别芯片组成。FPC 作为连接器件，负责将指纹识别芯片与其他电路连接；指纹识别芯片则负责采集、分析和处理指纹图像，当手指按在指纹模块软板上时，芯片会将采集到的指纹图像转化为数字信号，并与预先存储的信息比对，完成识别.
.png)
特点与优势
指纹识别FPC采用先进半导体材料制成，轻薄、柔软、耐用，能紧密贴合指纹识别模块表面，确保信息准确采集，其微型电路和传感器可精准感知指纹纹理和细节，为识别提供可靠数据支持.
应用领域
在消费电子领域，广泛应用于智能手机、平板电脑、笔记本电脑等，用于设备解锁、移动支付身份验证、应用程序授权等。在汽车领域，可实现车辆解锁、启动，还能进行权限管理。此外，在智能家居的智能门锁、智能家电，金融领域的银行柜员机、柜台业务，以及办公领域的门禁系统、考勤管理等均有应用.
制造工艺要求
生产指纹识别软板需运用先进生产技术和严格标准，确保 FPC 高度可靠性和稳定性，对每个生产环节严格质量控制，保证产品性能和质量达到预期要求.
ps:部分图片来源于网络，如有侵权，请联系我们删除
最新产品
平板电脑摄像头FPC
-
-
型 号：RM04C01092A
层 数：4
板 厚：0.12mm
材 料：双面无胶电解材料
铜 厚：1/2 OZ
表面处理：沉金1微英寸
最小线宽/线距：0.15mm/0.075mm
FR4补强厚度：0.3mm
其 他：SMT贴片后出货
POS机天线FPC
-
-
型 号：RM02C00163A
层 数：2层
板 厚：0.20mm
材 料：双面有胶压延材料
铜 厚：1 OZ
表面处理：沉金1微英寸
最小线宽/线距： 0.1mm/0.2mm
POS机天线FPC
-
-
型 号：RM02C00919A
层 数：2
板 厚：0.10mm
材 料：双面无胶电解
铜 厚：1/3 OZ
表面处理：沉金1微英寸
最小线宽/线距：0.43mm/0.29mm
油墨颜色：绿油
手机天线FPC
-
-
型 号:RS02C00249A0
层 数：1层
板 厚：0.08mm
材 料：1/3OZ无胶电解
铜 厚：0.5OZ
表面处理：沉金
最小线宽/线距：1.02mm/0.48mm
其 他：贴胶纸
手机天线FPC
-
-
型 号:RS01C00173A0
层 数：1层
板 厚：0.13mm
材 料：1OZ有胶压延
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.2mm/0.1mm
PI补强厚度：0.1MM
其 他：贴胶纸，PI补强
手机天线FPC
-
-
型 号:RS01C00093A0
层 数：1层
板 厚：0.12mm
材 料：1OZ有胶电解
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.3mm/0.3mm
PI补强厚度：0.15MM
其 他：需贴PI补强
平板电脑天线FPC
-
-
型 号:RS02C00262A0
层 数：2层
板 厚：0.12mm
材 料：1/2OZ无胶电解
铜 厚：1OZ
表面处理：沉金
最小线宽/线距：0.3mm/0.2mm
PI补强厚度：0.1MM
其 他：贴背胶及PI补强
数码相机摄像头FPC
-
-
型 号:RS04C0006A0
层 数：4层
板 厚：0.25mm
材 料：1/3OZ无胶电解
铜 厚：1/2OZ
表面处理：沉金
最小线宽/线距：0.1mm/0.07mm
钢片补强厚度：0.2MM
其 他：需贴钢片补强
