柔性电路板贴片短路检查方法有哪些？
在柔性电路板SMT贴片加工过程中，短路是比较常见的加工不良现象，短路的软板贴片是不能用的。那么，软板贴片短路检查方法有哪些？深联电路接下来将为大家介绍一下：
1、使用短路定位分析仪进行检查。
2、如果出现批量相同短路的话，可以拿一块板来割线操作，然后将各个部分分别通电对短路部分一一进行排查。
3、养成良好的焊接习惯，用万用表检查关键电路是否短路；每次SMT贴片完成，IC都需要用万用表测量一下电源和地是否短路。

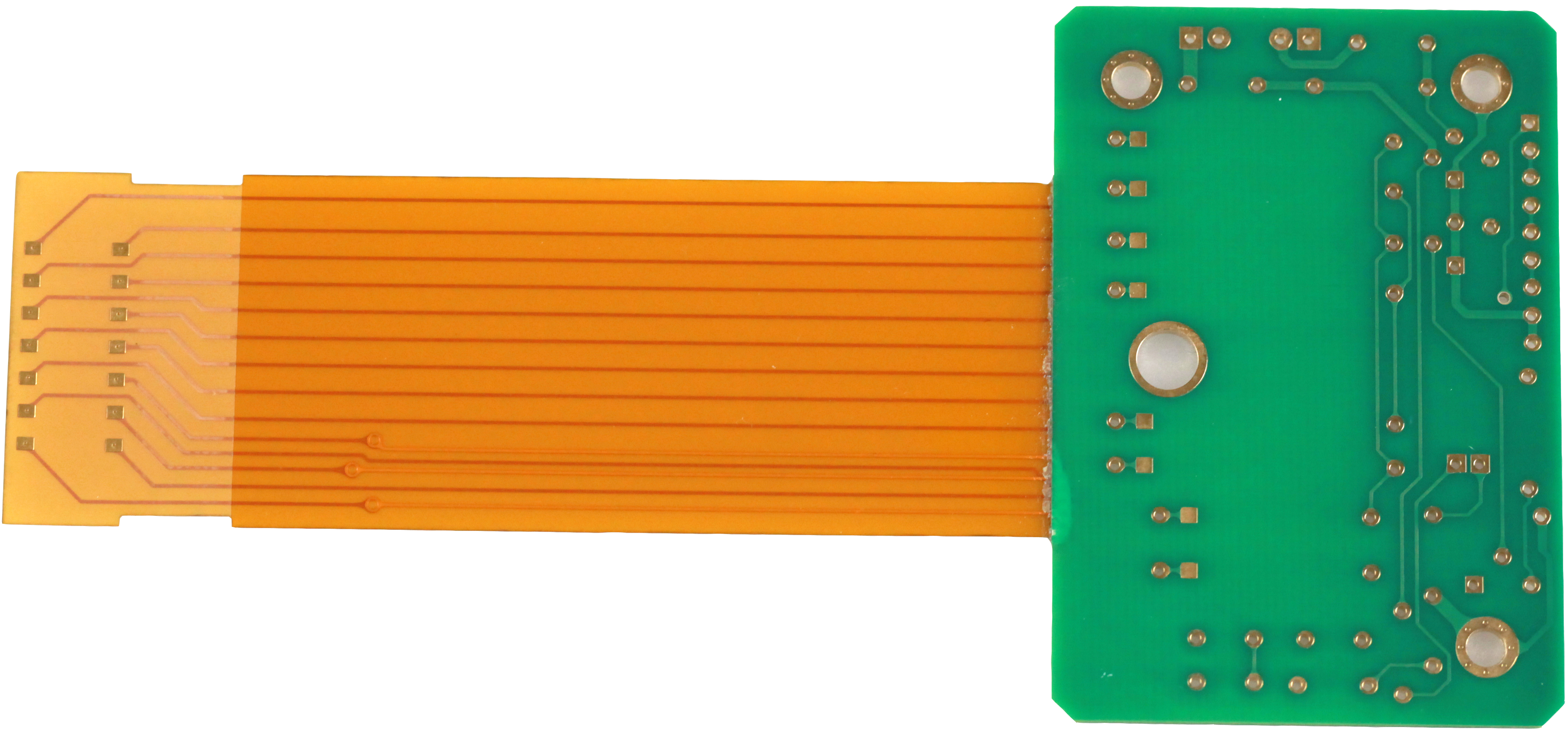

.jpg)
4、在FPC板图上点亮短路的网络，寻找FPC板上最容发生短路的地方，并注意IC内部是否发生短路现象。
5、小尺寸的柔性电路板SMT加工表贴电容焊接时一定要小心，否则很容易造成电源与地短路。
6、如果有BGA芯片，由于所有焊点被芯片覆盖看不见，而且又是多层板，最好在设计时将每个芯片的电源分割开，用磁珠或0欧电阻连接，这样出现电源与地短路时，断开磁珠检测，很容易定位到某一芯片。
上述介绍的是关于柔性电路板贴片短路检查的方法；在加工过程中解决好短路问题，对SMT贴片加工有非常大的帮助。
