由软板构成的电容式指纹模块的介绍

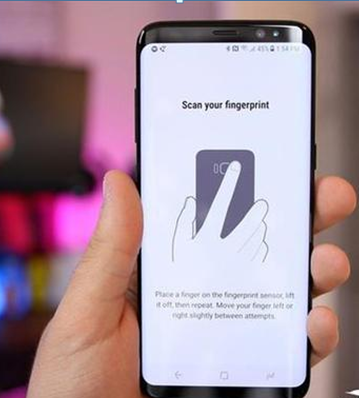

指纹识别模块是通过特定的感应模组实现对于个体指纹特征的识别。简单来说,每一个指纹手机都会拥有一个指纹识别模块,通过该模块将用户的指纹收集并转化成数据,存储在手机存储的特定区域,在使用的时候进行调用,而不同的指纹识别技术收集指纹的方式也有所不同。
根据收集指纹的方式不同,指纹识别模块目前主要分为光学式指纹模块、电容式指纹模块、射频式指纹模块。
以目前最普及的电容式指纹模块为例,是利用硅晶元与导电的皮下电解液形成电场,指纹的高低起伏会导致二者之间的压差出现不同的变化,借此可实现准确的指纹测定。该方式适应能力强,对使用环境无特殊要求,同时,硅晶元以及相关的传感原件对空间的占用在手机设计的可接受范围内,因而使得该技术在手机端得到了比较好的推广。
电容纹识别模组主要由芯片、“蓝宝石”、金属环、软板、载板等组成,其中芯片也就是传感器部分,而“蓝宝石”负责作为保护层(有厂商选择其他材料做为保护层,成本相应会降低),金属环作为指纹识别的触发装置。
而时下智能手机全新的设计趋势,比如全面屏、防水等对指纹识别传感器提出了新的挑战,其中全面屏的设计要求机身正面无开孔、无实体按键的存在并且防水,而背部一体化和美观的要求也对机身背面无开孔提出的需求越来越高,因此高通不久之前推出了第二代超声波指纹传感器,能透过厚至1200微米的OLED显示屏实现指纹的扫描、录入和匹配,而面向玻璃和金属的指纹传感器能够透过厚至800微米玻璃面板和厚至650微米铝材质外壳实现扫描,在上一代400微米的玻璃或金属穿透能力之上实现提升。
ps:部分图片来源于网络,如有侵权,请联系我们删除
