  很多刚刚接触pcb和fpc的人都希望能够对pcb和fpc的流程有一个基础的认识。因此模组fpc厂给大家两张图解流程,方便了解pcb镀金、喷锡和模组fpc各个工序的加工顺序。

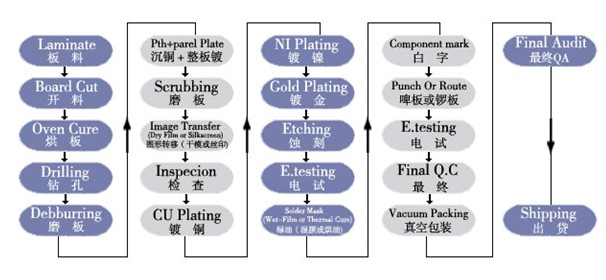

  1、电镀金的一般流程:

模组fpc

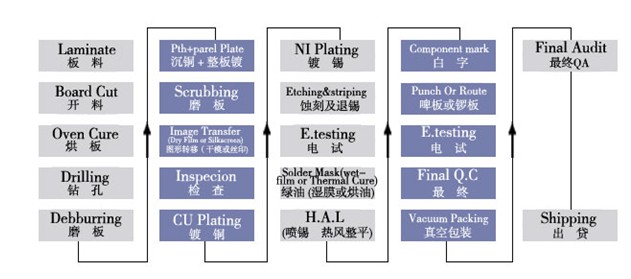

  2、喷锡的一般流程:

模组fpc

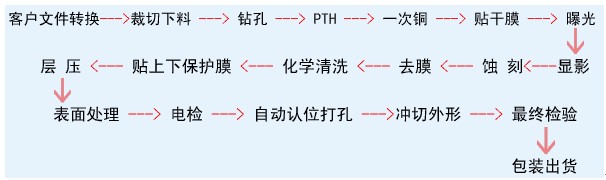

  3、模组FPC的一般流程:

模组fpc



ps:部分图片来源于网络,如有侵权,请联系我们删除
