柔性电路板设计具有许多优点，同时也面临新的设计挑战。

与“标准”的2D电路板不同，PCB设计工程师在进行柔性电路板设计时，会受到一些具体问题的影响。了解柔性电路板设计的特性，有助于提前解决问题、加快设计周期。

什么是柔性电路板设计？

毫无疑问几乎所有的电子设备都需要PCB才能正常工作。然而，随着技术的进步，对更小包装的要求和重量限制的需求，使柔性电路板在设计中愈发普遍。这种方法将导体与柔性绝缘膜配对，使其能够携带运行所需的信号，并保持柔性这一特点：其弯折和弯曲的能力使其不仅可以是电子设备，也可以是机械设备。这种方法最初应用于太空项目，目的在于执行任务时节省重量和空间，并很快应用于军事和消费领域。


如何根据应用选择正确的类型

目前存在两种柔性电路：柔性电路板和刚柔结合电路板。

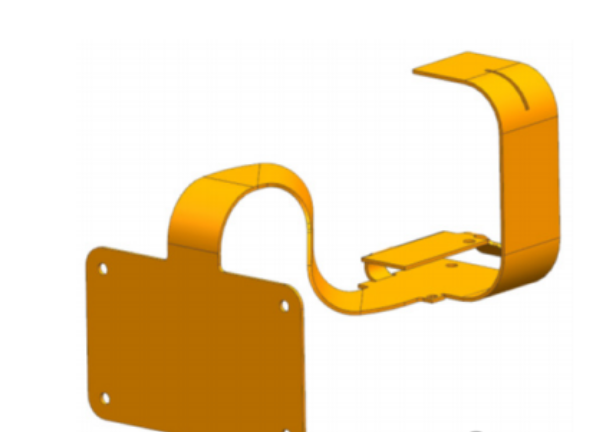

前者可以将设备安装在柔性塑料基板上，后者则是柔性和刚性电路的组合。刚柔结合的设计组合吸收了两者的优点：刚性板承载大部分器件，而柔性部分则使它们连接起来。

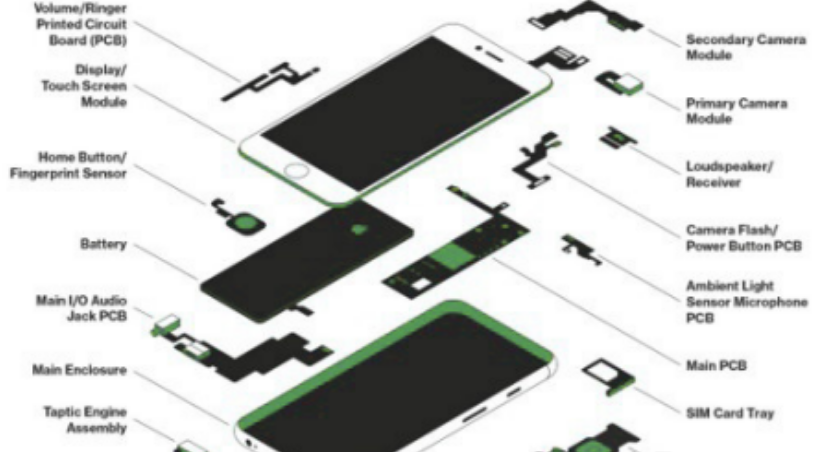

近年来，随着对更小、性能更高的电子产品的电路需求，柔性和刚柔结合设计的趋势呈指数级增长；智能手机和平板电脑就是很好的例子。柔性电路板设计也正在攻占许多其他高端消费电子产品领域，其前景不可限量。

软板有两种使用类型：静态和动态

静态柔性电路用于最少的弯曲频率，通常在使用和装配期间。

动态电路用于频繁弯曲的终端系统，如笔记本电脑的转轴或打印机头。区别产品的最终用途，对于确保使用合适的材料和叠层方法构建电路至关重要。

柔性电路板设计要点

在 PCB 柔性电路板设计中，线路布局是关键一环。由于柔性电路板需具备弯折特性，线路应避免锐角与直角，采用平滑的曲线连接，以此降低应力集中，防止在弯折过程中线路断裂。同时，合理规划不同功能线路的走向，将电源线与信号线分开布置，减少信号干扰。例如，在手机内部的柔性电路板设计中，连接屏幕与主板的线路需紧密贴合手机内部空间，且要保证信号传输稳定。此外，元件选型也不容忽视。选择体积小、重量轻且能适应弯折环境的元件，像小型贴片电容、电阻等，有助于缩小柔性电路板的尺寸，提升整体性能。

性能影响因素

FPC的性能受多种设计因素影响。基材的选择至关重要，聚酰亚胺（PI）因其出色的耐高温、耐化学腐蚀性以及良好的电气绝缘性能，成为多数高性能柔性电路板的首选基材。而聚酯（PET）成本较低，但在耐高温与电气性能方面稍逊一筹。线路的宽度和厚度同样影响性能，较宽的线路能承载更大电流，降低线路电阻，减少发热；适当增加线路厚度可提升信号传输的稳定性。此外，接地设计对柔性电路板性能影响显著，良好的接地能有效屏蔽外界干扰，保障信号的纯净度，提高电路板工作的可靠性。

柔性PCB未来设计发展趋势

随着电子设备向小型化、轻量化、高性能化发展，PCB 柔性电路板设计也在不断革新。未来，设计将更加注重提升集成度，通过多层线路设计与微小化元件的应用，在有限空间内实现更多功能。例如，在可穿戴设备中，柔性电路板需集成多种传感器、通信模块等线路。同时，为满足 5G 通信等高频应用需求，对柔性电路板的信号完整性设计要求会更高，需采用特殊的线路结构与材料，减少信号传输损耗。此外，在环保方面，研发可降解、无污染的柔性电路板材料与设计工艺，将成为行业发展的重要趋势，以契合绿色发展理念。
