随着电子设备向轻薄化、高性能化方向发展，电池软板（Flexible Printed Circuit, FPC）作为连接电池与设备的核心组件，其设计面临着越来越高的要求。尤其是在智能手机、可穿戴设备、无人机等空间受限的应用场景中，如何在有限的空间内实现高密度、复杂电路的布局，成为了电池软板设计的关键挑战。本文将为您详细解析高密度电池软板设计的核心要点，帮助您突破空间限制，实现高效、可靠的电路布局。

高密度电池软板设计的核心挑战

电池软板设计需要在有限的空间内实现复杂的电路布局，同时确保信号完整性、机械可靠性和热管理性能。以下是设计过程中面临的主要挑战：

空间限制：设备内部空间有限，电池软板需要在狭小的区域内完成复杂的电路连接。

信号完整性：高密度布线容易导致信号串扰和阻抗失配，影响电路性能。

机械可靠性：电池软板需要承受频繁的弯曲、折叠或振动，设计不当可能导致断裂或失效。

热管理：高密度电路可能产生局部热量集中，影响电池和设备的稳定性。

优化材料选择：为高密度设计奠定基础

材料的选择直接影响电池软板的电气性能、机械性能和热管理能力。以下是优化材料选择的关键点：

基材选择：聚酰亚胺（PI）是电池软板的常用基材，具有优异的柔韧性和耐热性。对于高频应用，可以选择低介电常数（Dk）和低损耗因子（Df）的材料，以减少信号损耗。

铜箔厚度：在高密度设计中，较薄的铜箔（如9μm或12μm）更适合精细布线，但需注意其电流承载能力。

覆盖层（Coverlay）：选择薄型、高柔韧性的覆盖层，可以在保护电路的同时减少整体厚度。

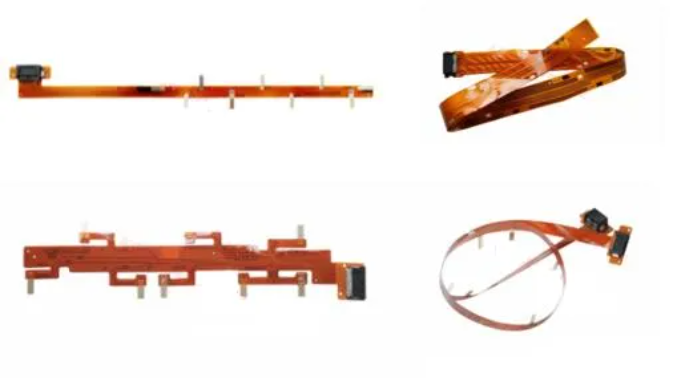

电池FPC布线设计：实现高密度与高性能的平衡

在高密度电池软板设计中，布线设计是核心环节。以下是优化布线设计的关键点：

走线宽度与间距：在有限的空间内，合理缩小走线宽度和间距是实现高密度布局的关键。但需注意，过窄的走线可能增加电阻，过小的间距可能导致信号串扰。

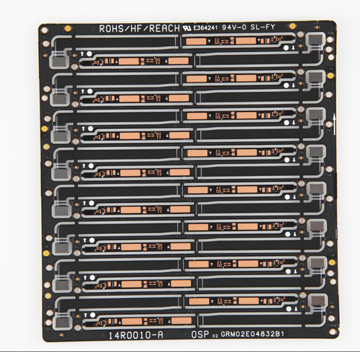

多层设计：通过多层FPC设计，可以在垂直方向上扩展布线空间。合理使用盲孔、埋孔和微孔技术，实现层间高效连接。

弯曲区域布线：在电池软板的弯曲区域，采用圆弧或45度角布线，避免直角转弯，以减少应力集中，防止断裂。

阻抗控制：对于高频信号传输，通过精确计算走线宽度、间距和介电层厚度，实现阻抗匹配，确保信号完整性。

柔性线路板厂讲高密度电池软板设计是一项复杂而细致的工作，需要在有限的空间内实现复杂的电路布局，同时确保信号完整性、机械可靠性和热管理性能。通过优化材料选择、布线设计、层叠结构、热管理、机械设计、测试验证和成本控制，您可以设计出高性能、高可靠性的电池软板产品，满足不同应用场景的需求。

作为电池软板技术的领先供应商，我们致力于为客户提供全方位的技术支持与解决方案。如果您在高密度电池软板设计中遇到任何问题，欢迎随时联系我们的技术团队，我们将为您提供专业的建议与服务。
