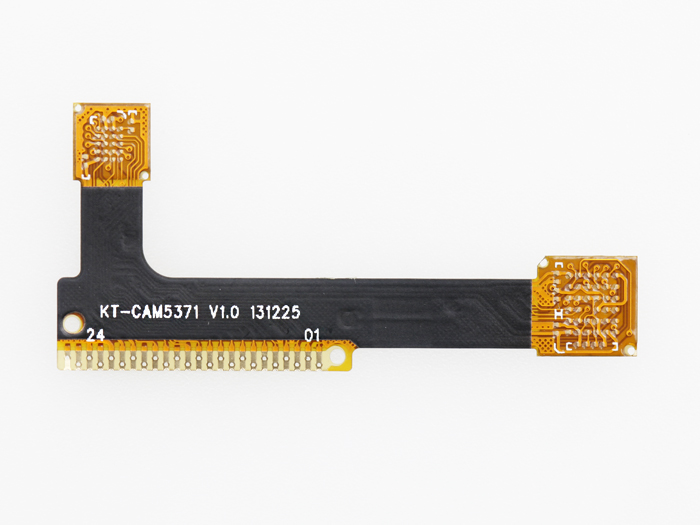

柔性电路板，又称 FPC，是一种采用柔性绝缘基材制成的电路板。它摒弃了传统硬板的刚性结构，具备可弯折、卷曲的特性，能适应各种复杂的空间布局。其通过在柔性基材上，利用印刷、蚀刻等工艺，精准构建出导电线路以及各类电子元件的连接焊点，以此实现电子信号的传输与电力分配。

在当今电子科技飞速发展的时代，FPC（Flexible Printed Circuit，柔性线路板）以其独特的性能和优势，成为了电子设备中不可或缺的重要组成部分。今天，就让我们一起深入了解 FPC 柔性线路板的奥秘。

一、FPC 的定义与特点

FPC 柔性线路板是一种具有高度柔性的印刷电路板，它由柔性基材、铜箔和覆盖层组成。与传统的刚性 PCB 相比，FPC 具有以下显著特点：

柔性可弯曲

FPC 可以根据电子设备的设计需求进行任意弯曲、折叠，甚至可以缠绕在特定的形状上。这种柔性特性使得 FPC 在空间有限、形状复杂的电子设备中能够充分发挥其优势，实现更加紧凑和轻薄的设计。

轻、薄、小

由于采用了柔性基材，FPC 的厚度通常在 0.1mm 至 0.5mm 之间，相比刚性 PCB 更加轻薄。同时，FPC 的体积也可以根据需要进行定制，能够满足各种小型化电子设备的需求。

可靠性高

FPC 在制造过程中采用了先进的工艺技术，具有良好的电气性能和机械性能。它能够承受一定的弯曲、拉伸和扭曲等外力作用，而不会影响其电气连接的稳定性。此外，FPC 还具有良好的耐热、耐湿和耐腐蚀性能，能够在各种恶劣的环境下可靠工作。

便于安装和维修

FPC 的柔性特点使得它在安装过程中更加方便快捷，可以适应各种复杂的安装环境。同时，由于 FPC 的结构相对简单，一旦出现故障，维修起来也更加容易。

二、FPC 的应用领域

FPC 柔性线路板的广泛应用，得益于其独特的性能优势。以下是 FPC 在一些主要领域的应用：

智能手机和平板电脑

在智能手机和平板电脑等移动电子设备中，FPC 被广泛应用于显示屏、摄像头、指纹识别模块等部件的连接。它的柔性特点使得这些设备能够实现更加轻薄的设计，同时也提高了设备的可靠性和稳定性。

可穿戴设备

可穿戴设备对电子元件的体积和重量要求非常高，FPC 的轻、薄、小特点使其成为可穿戴设备的理想选择。例如，智能手表、智能手环等可穿戴设备中的显示屏、传感器等部件通常都采用 FPC 进行连接。

汽车电子

随着汽车电子技术的不断发展，FPC 在汽车电子领域的应用也越来越广泛。它可以用于汽车仪表盘、导航系统、音响系统等部件的连接，为汽车电子设备的小型化和集成化提供了有力支持。

医疗设备

医疗设备对电子元件的可靠性和稳定性要求极高，FPC 的良好性能使其在医疗设备中得到了广泛应用。例如，心电图机、血糖仪、血压计等医疗设备中的显示屏、传感器等部件通常都采用 FPC 进行连接。

三、FPC 的制造工艺

软板的制造工艺相对复杂，主要包括以下几个步骤：

设计与排版

根据客户的需求，设计出 FPC 的电路图，并进行排版。在排版过程中，需要考虑 FPC 的柔性特点、电气性能、机械性能等因素，以确保 FPC 的质量和可靠性。

基材制备

选择合适的柔性基材，如聚酰亚胺（PI）、聚酯（PET）等，并进行预处理。预处理包括清洗、烘干、涂布粘合剂等步骤，以提高基材的表面质量和附着力。

铜箔贴合

将铜箔贴合在柔性基材上，形成导电层。铜箔的贴合可以采用热压合、胶粘等方式，具体取决于 FPC 的设计要求和制造工艺。

图形制作

通过光刻、蚀刻等工艺，在铜箔上制作出所需的电路图形。图形制作的精度和质量直接影响 FPC 的电气性能和可靠性。

覆盖层制作

在电路图形上覆盖一层覆盖层，以保护电路不受外界环境的影响。覆盖层可以采用聚酰亚胺、聚酯等材料，通过热压合、胶粘等方式进行制作。

测试与检验

对制作完成的 FPC 进行电气性能测试和外观检验，以确保 FPC 的质量和可靠性。测试和检验的项目包括导通电阻、绝缘电阻、耐压测试、外观检查等。

包装与出货

将检验合格的 FPC 进行包装，然后出货给客户。包装方式可以根据客户的需求进行选择，通常采用防静电袋、托盘等包装材料。

四、FPC 的发展趋势

随着电子科技的不断进步，FPC 柔性线路板也在不断发展和创新。未来，FPC 的发展趋势主要包括以下几个方面：

更高的性能要求

随着电子设备的功能越来越强大，对 FPC 的性能要求也越来越高。未来的 FPC 将需要具备更高的电气性能、机械性能和耐热性能，以满足高端电子设备的需求。

更轻薄的设计

随着电子设备的小型化和轻薄化趋势不断加强，FPC 也将朝着更轻薄的方向发展。未来的 FPC 将采用更加先进的材料和制造工艺，以实现更加轻薄的设计。

更高的集成度

为了满足电子设备的集成化需求，FPC 将不断提高其集成度。未来的 FPC 将可以集成更多的电子元件，如芯片、传感器等，实现更加复杂的功能。

环保与可持续发展

随着环保意识的不断提高，FPC 的制造也将更加注重环保和可持续发展。未来的 FPC 将采用更加环保的材料和制造工艺，减少对环境的影响。

FPC 柔性线路板作为电子世界的灵动纽带，以其独特的性能和优势，在电子设备中发挥着越来越重要的作用。随着电子科技的不断进步，FPC 的应用领域将不断扩大，性能要求也将不断提高。相信在未来的发展中，FPC 将为电子科技的发展做出更大的贡献。
