本文给大家介绍一下什么是FPC软板和软硬结合板，它们和普通电路板有什么区别：

电池软板厂讲FPC软板和软硬结合板也是属于电路板中的一类，只是特殊情况下才会用到，在介绍FPC软板与软硬结合板之前，我们先了解一下什么是电路板？

电路板按名称可以分为：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等，在任何一个电子设备当中都能找到，对于电路中的电子器件起固定和连接的作用。

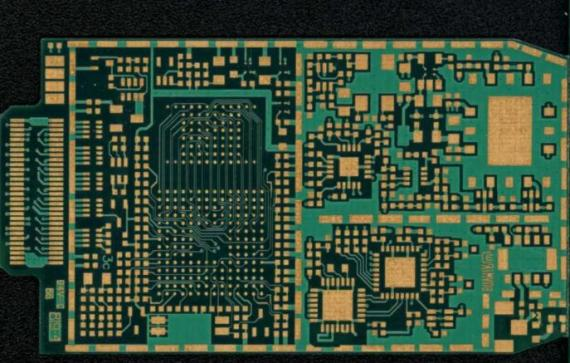

（高频板）

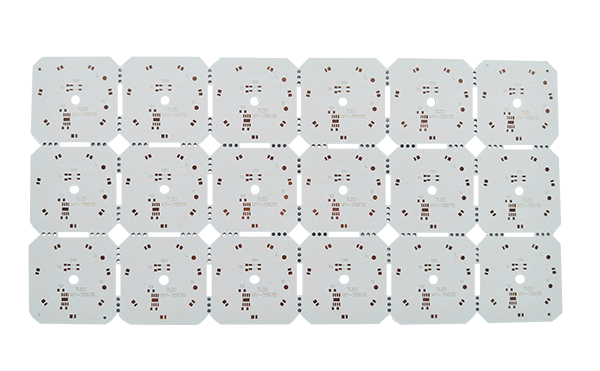

（大功率LED铝基板）

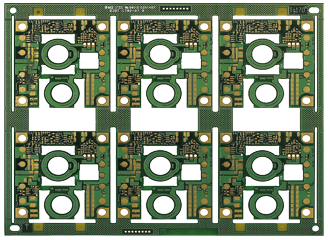

（厚铜板）

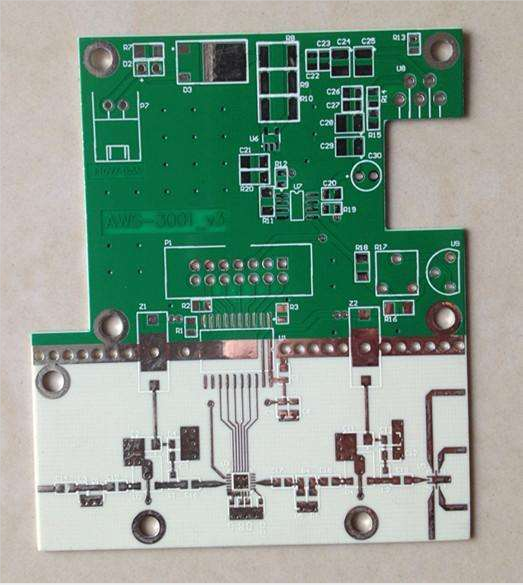

（微波射频通信板）

接下来我们先介绍一下什么是FPC软板：

FPC线路板又称柔性线路板、柔性电路板，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点，主要用于和其他电路板的连接。

FPC软板可以在一定程度上节约了电子产品的内部空间，使的产品的组装加工更加灵活。比如在智能手机中LCD/OLED、AMOLED屏幕显示面板就是通过FPC软板进行连接的，在笔记本电脑，数码相机，以及医疗，汽车，航空航天等领域都有广泛的应用。

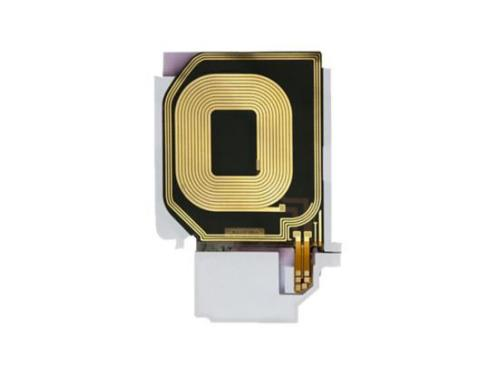

（两层线圈软板）

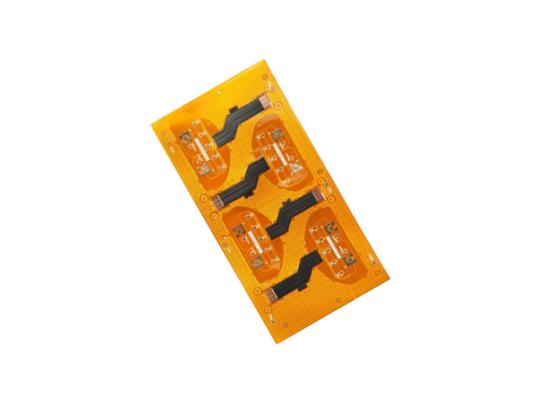

（四层软性阻抗板）

我们了解清楚软板之后，再来了解软硬结合板就很好理解了，顾名思义，软硬结合板指的是就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

FPC厂讲软硬结合板同时具备FPC的特性与PCB的特性，因此，它可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助，但是软硬结合板生产难度大且良品率低，所以其价格也比较贵，生产周期也比较长。

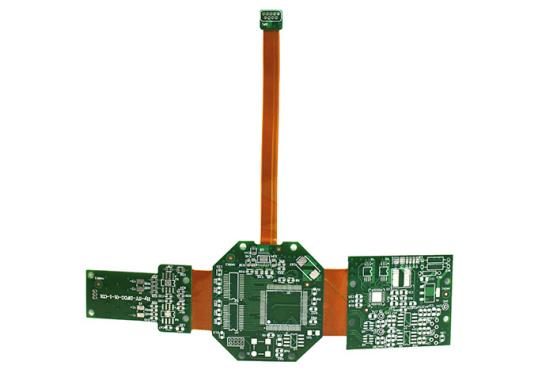

（软硬结合数字图像采集处理板）

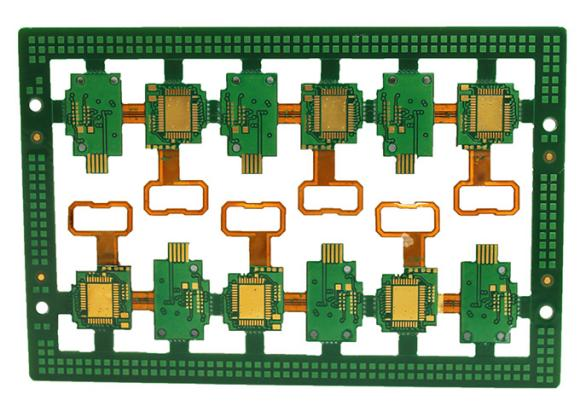

 (4层FPC+FR4软硬结合PCB电路板)

我们了解完什么是FPC软板和软硬结合板之后，那么在实际设计当中我们需要注意什么呢？

在布局时要注意的是：

1、器件需要放置在硬性区，柔性区仅作连接用，这样可以提高板子寿命，保证板子的可靠性。若器件放在柔性区，容易造成焊盘开裂或，字符脱落。

2、当器件放置在硬性区时要和软硬区域至少要保持有1mm的间距。

在布线时需要注意的时：

1、软区图形距离板边至少10mil，不可以打孔，过孔与软硬结合处距离至少2mm。

2、软板区域线路要平滑，拐角需要采用圆弧走线连接，同时直线和圆弧应该要垂直，pad需要加泪滴处理，避免出现撕裂

3、在挠折区域边缘需要采用铜箔在连线弯折处补强连接。

4、为了达到更好地柔性，弯折区域应该要避免走线宽度的变化，以及走线密度不均匀的情况产生。

5、表底层布线尽量要错开，避免表底层的线重合在一起。

以上就是软板厂整理的FPC和软硬结合板相关知识，希望对大家有所帮助！
