软性线路板简称FPC,是一种主要由铜、压克力及环氧树脂热固胶和聚亚胺薄膜构成的电路板,它有多种优点,比如可挠曲(这是FPC最显著的优势)、体积小、重量轻、消除安装出错、增加可靠性、可控制电气参数、可降低总成本等显著优点。
不多说,先看看指纹识别软板在实际中的应用

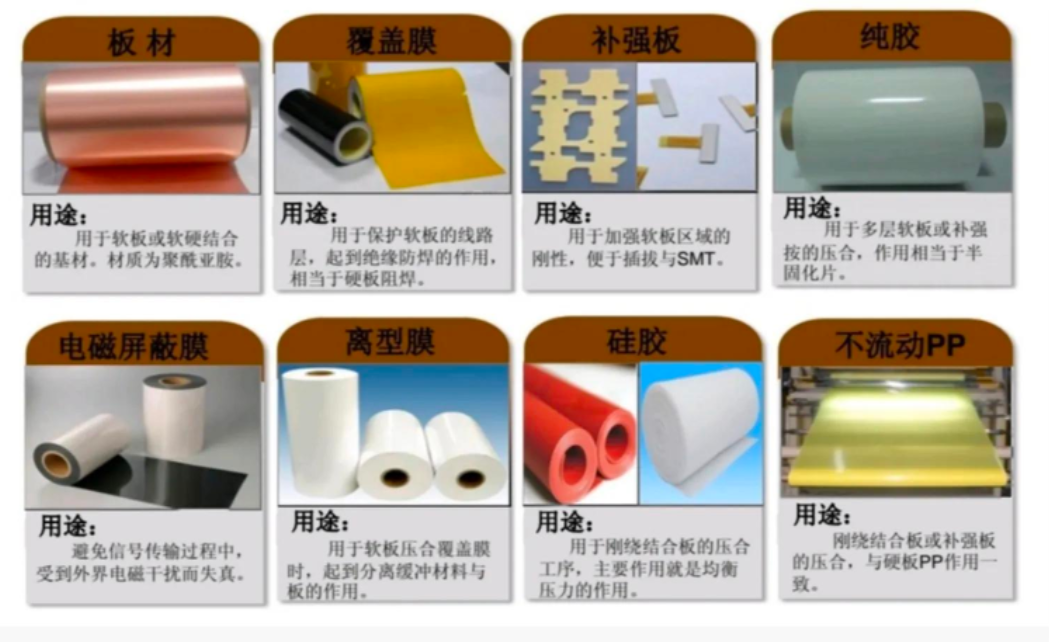

问题一:FPC的主要材料和用途有哪些?
问题一:FPC介质各材料的性能差异如何?

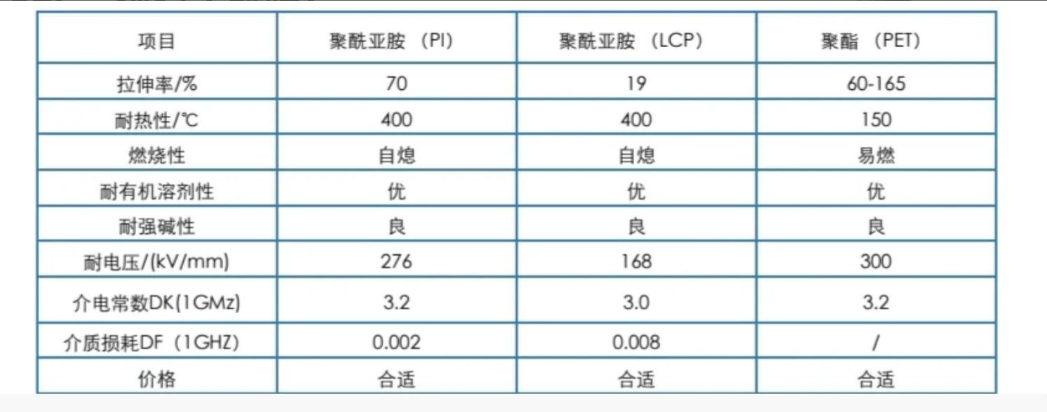

挠性板料的选择要具有良好的可挠性、电气性能和适当的厚度,优良的耐热性能。介质薄膜主要有聚酯(PET)类、聚氟(PTFE)类、聚酰亚胺(PI)类。看图
由图我们知道,PET类板材的耐热性差,热膨胀系数高耐酸碱性差;PI类材料的具有较好的耐热性、拉伸率较低且可有效控制生产过程中板材的涨缩变形问题;LCP材料其主要用于高速产品设计,建议在当传输速率大于> 3Gbps时使用。
问题三:柔性线路板中有胶基材和无胶基材有何区别?
由上图数据,你看出什么了
从各方面数据对比,无胶基材的性能还是优于有胶基材的。
