Hot-Bar reflow(熔锡热压焊接)，其最只要功能，就是利用热压头熔融已经印刷于电子印刷电路(PCB)上的锡膏，藉以连接两个各自独立的电子零件，最常见到的是将软排线(FPB)焊接于电子印刷电路(PCB)上。
  由于Hot-Bar机的热压头为唯一热源，当热压头压在软排线(柔性电路板)时，必须把热向下传导致电子印刷电路板(PCB)，才能熔融已印刷于电子印刷电路板上的锡膏，所以软排线必须有热传导的功能设计。

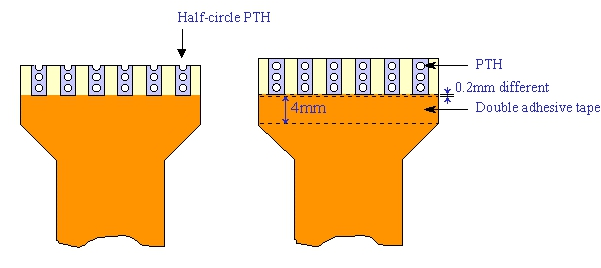

  一般来说，在的焊锡垫上制作电镀孔(Plating holes)或称为导通孔(Vias)为最普遍的热传导功能设计，如下图的结构。建议每一个FPC柔性电路板的焊垫上要有三个Vias，或是2.5个Vias。制作电镀孔还有一个好处，在熔锡热压焊接作业时，可以让多余的锡由电镀孔中溢出，不至于造成焊垫之间的短路。
  软排线应该要贴上双面胶，用来固定软排线于电子印刷电路板上，因为作业员不太可能一直用手抓着FPC直到Hot-Bar reflow完成。另外，也会产生质量不稳的问题。
  总结一下FPC柔性电路板的设计需求如下，(另外有不需要电镀孔及导通孔的设计需求，将另文讨论)
  每一个FPC柔性电路板的焊垫上最好要有三个电镀孔或导通孔，至少要有两个＋半个电镀孔或导通孔。
  在软排线(FPB)贴在电子印刷电路板的那一面贴上双面胶，双面胶的厚度应该要小于0.15mm，从FPC的焊垫的边缘到双面胶的距离要保持0.20mm的距离。

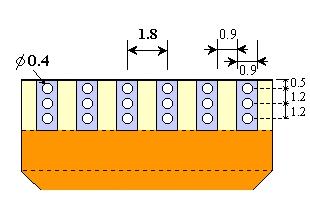

  建议的Hot-Bar软板尺寸设计如下：
  导通孔的孔径为0.4mm
  导通孔中心到中心为1.2mm
  焊垫中心到中心距离为1.8mm
  焊垫宽度为0.9mm

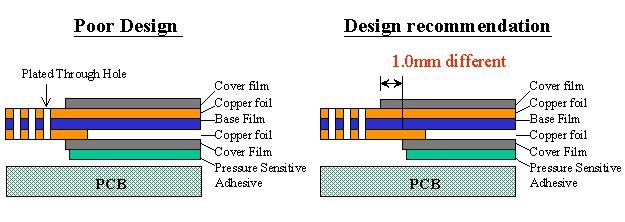

  为了避免应力集中折断软排线，强烈建议错开软排线的绝缘层(cover film, Polymide)边缘，参考下列软排线的结构图。

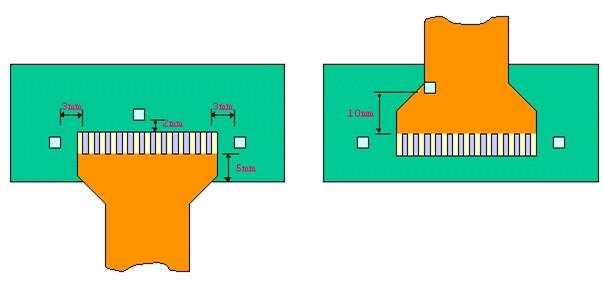

  为配合Hot-Bar作业，避免压商或损坏零件，下面是建议的零件位置限制尺寸：
  零件到FPC柔性电路板的前端边缘最小尺寸为2.0mm。
  零件到FPC柔性电路板左、右两端边缘最小尺寸为3.0mm。
  当FPC是延伸向外时，应该保留5.0mm的最小空间，让FPC可以黏贴于印刷电路板上。也可以考虑在FPC上制作定位孔，并在热压治具上设计定位柱(Alignment Pins)来定位，可以节省双面胶及印刷电路板上的空间，但必须考虑精确度。
  FPC下的零件到FPC的后端边缘最小尺寸为10.0mm(为了确保双面胶可以黏贴于印刷电路板上)。
