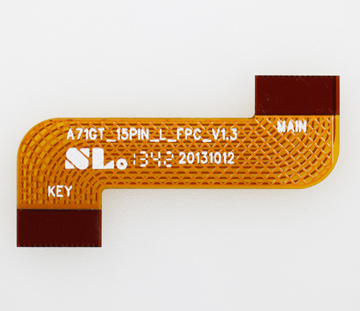

随着 FPC 产品在电子产品中的广泛应用,其质量的要求 也越来越高,研究在线实时检测,对于降低检测成本, 提高检 测效率,保证产品质量具有举足轻重的意义。本课题研究 FPC光学自动成像视觉检测的过程检测之一:印制线路瑕疵的检测。其关键在于瑕疵识别规则和算法的设计。

    目前已有的瑕疵识别方法归纳起来有 3 类:参考比对法、非参考校验法和混合法。

(1) 参考比对法将待检图象和参考图象进行点对点(或特征对特征)比较。

    这类方法算法简单,容易实现, 但由于无法获得设计时参数(线宽、线距等) 违例所产生的瑕疵, 因此不 易检测出导线宽度和间距违例等瑕疵。

(2)非参考校验法

    依据预先定义的设计规则来判断待检图象是否有瑕疵,如果它不符合设计规则,就认为有瑕疵。这类方法虽在检测线宽、线距违例这类瑕疵时能够收到很好的效果,但是其算法复杂, 运算量很大,而且易漏检线丢失等大瑕疵。

 (3) 混合法

   是前述两类方法的综合,在一定程度上克服了前两种方法的缺点,但目前这种方法还不是很成熟, 其算法复杂,且自适应性不够,系统扩展能力差。

在分析上述方法的优缺点的基础上,提出了一种新的瑕疵识别方法,即多模板参考比对法。该方法将设计参数体现在最大线宽、标准线宽线距、最小线距等3个参考模板中,然后分别运用参考比对法对待检二值图进行瑕疵检测。该方法针对不同缺陷独有的面积大小、分布区域等特征,分别予以检测,避免了漏检、误检发生,理论上能适应不同结构特点、不同设计 参数的 FPC线路板 的各种线路瑕疵的检测。
