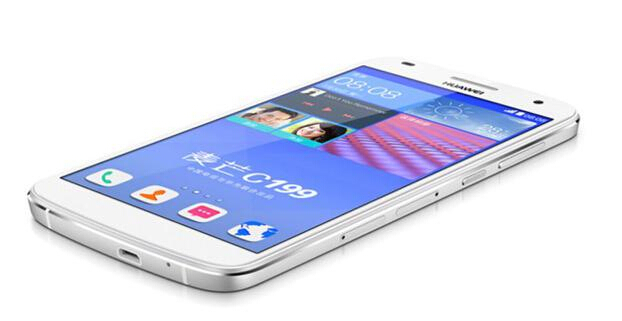

当前手机按键FPC的侧键设计一般均采用FPC+Dome 组件的构成方案：

  1.侧建FPC组件：Dome组件（包括Dome,包裹Mylar&支撑膜），侧键FPC,补强钢片和侧键FPC组件背胶等组成。

  2.Dome组成：Metal Dome,包裹Mylar及支撑膜。Metal Dome有圆形，椭圆形，腰形，三角形，四角形，五角形。就大小来说主要直径2.5~10mm 最为常用。当前我接触到的为腰形4X3mm。主要参数：弹力（130g, 160g,180g,200g),行程，感触率及压力--行程曲线。

  感触率(Click Ratio):

  OF:Operating Force

  CP:Compression Peak Point

  RF:Return Force

  RL:Release Low Point

  S1:弹力达到最大时的行程

  S2:弹片总行程（也就是我们所说的弹片的行程）

  •感触率越大，Dome的手感越好。从压力-行程曲线上看，OF/RF值越大，手感越好。

  •Dome的感触率一般在35~55%，超过45%即为高手感。手感太高有时容易出现死KEY（不反弹）现象。从Dome厂了解到国内大公司一般要求Dome感触率达到45%即可。

  Dome材质：Dome材质常用SUS301或SUS304不锈钢。钢材厚度一般为0.050mm、0.055mm、0.060mm带状材，然后冲压成形。Dome钢材越厚手感越硬，寿命越长；越薄手感相应偏脆，但是寿命也相应偏短。国内Dome供应商一般是从日本或者韩国进口钢材，然后在国内冲压成型。我们的供应商一般只能冲压圆形Dome，腰形和四角Dome需向供应商采购，或者所有Dome均向供应商采购。

  n凹点(Dimple)数：Dome上常见的有无凹点及1、3、4、5个凹点几种。最初的Dome是没有凹点的，由于中间有灰尘、脏污等杂质进入FPC上的PAD区域会使Dome与PAD导通不良，后续为了防尘在Dome上加了凹点。一般来说：凹点越多，被灰尘和脏污阻塞的概率也较低，接触电阻也越低，但是成本会相应增高，行程、寿命和手感也会略有下降。

  n表面镀层：冲压成型的Dome在清洗之后，会在Dome上镀金、银、镍等金属，以降低接触电阻、增加导通性能。金属镀层的厚度一般在0.01mm以下。就导通性能来说，镀金的导通性能最好，镀银次之，镀镍更次。一般情况下，没有任何镀层的不锈钢Dome阻值在10Ω左右，镀镍可以将阻值降低到1Ω以下。由于镀金成本很高，镀银的成本虽低于镀金但是也很高，且银易氧化，而镀镍也能够满足一般性要求，所以Dome的金属镀层常用镍。只有在对导通性能有特殊要求的情况下才会考虑镀金银。镀金、镀银、镀镍以及没有镀层大致在外观上可以区分：镀金后Dome表面为金黄色；镀银后表面为明显的亮白色；镀镍后表面有发暗光的金属光泽；不镀的表面为不锈钢带料本色，由于表面不光滑，金属光泽不明显。
