柔性电路板厂家所生产的FPC是用柔性的绝缘基材制成的柔性电路板，具有可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。FPC具有耐热性高、尺寸稳定性好、具有极强的抗氧化保护能力，广泛应用于航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域产品， 那么FPC结构信息模块发明专利解决的技术问题是什么？

  其实是一种基于柔性电路板的网络传输信息模块。网络信息模块是安装于局域网中用于传输网络数字信号的一连接器，前采用RJ45形式的插座，后端采用IDC的方式卡接数据缆，起到导通传输信号及补偿衰减的作用。

  普通的网络信息模块，采用的是硬式线路板+镀金铜针，双边直列式IDC的方式。而此新设计的基于柔性线路板的网络信息模块，采用柔性电路板代替硬板；与软板一体化的金手指代替镀金铜针，与ＲＪ４５水晶头接触的可靠性由不锈钢针支座保证；打线部分采用上下分列式IDC代替双边直列式IDC.此结构将硬板+镀铜金针原来分列需焊锡的分离式结构改成一体式柔板金手指结构，优化了信号的插入损耗及回波损耗；进线采用上下分离式IDC,相对双边直列式ＩＤＣ，大大优化了信号串音。此外，本模块采用完全免工具的打线端盖，对于工程施工来讲，提升了布线效率。

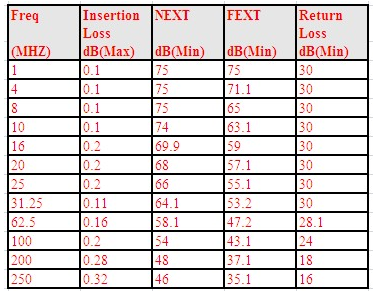

  FPC模块传输性能如下：

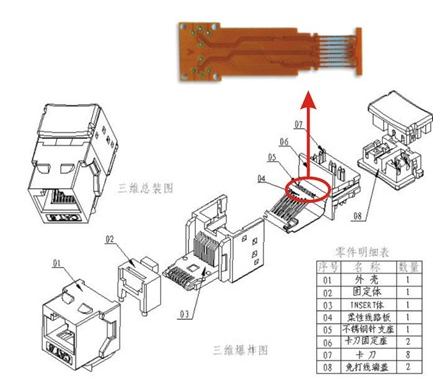

  FPC结构信息模块技术分析：

1、FPC柔性电路板

  国内首创的创新性结构。将PCB硬板+金针原来分列需焊接或卡接的分离式结构改成一体式柔板金手指结构,优化了信号的插入损耗及回波损耗。

2、金手指与不锈钢针支座

  不锈钢针支座大大提高了疲劳强度（２０００次以上），将信号传输的电气结构和保证接触可靠性的机械结构分离开来，大大提高了模块的整体可靠性。

3、IDC端子设计及与FPC的压接

  目前普通的信息模块采用双边直列式ＩＤＣ，不利于减小信号的串扰，本发明根据高频电磁学原理，优化了这一设计，采用上下分列式ＩＤＣ，将电磁辐射相互抵消，减小了信号的串扰。

4、焊接与压接应用区别

  压接是指使用压接工具，对金属表面施加一定的压力，使接合部分产生恰当的塑性变形，而形成可靠的电气连接。压接技术是一种分子焊（又叫冷焊），当两个分子的距离足够小时,会产生强大的吸引力，其特点是：1、简单便捷；2、稳定性高。传统焊接中的焊点容易腐蚀、并能产生高频天线效应，从而影响产品的性能发挥。

5、免打线设计

  此发明采用打线端盖是完全免工具的，免打线结构，特别设计的后盖可以实现线缆快速连接，有利于施工效率的提升和操作人员施工安全的保障。

　　综上所述，FPC结构信息模块具有以下几大优点：

1、与柔性电路板一体化的金手指代替镀金铜针,此结构优化了信号的插入损耗及回波损耗；

2、与ＲＪ４５水晶头接触的可靠性由金手指和不锈钢针支座保证；

3、IDC与FPC压接及打线部分采用上下分列式IDC代替双边直列式IDC的应用. 此举大大优化了信号串音；

4、本模块采用完全免工具的打线端盖，对于工程施工来讲，提升了布线效率。
